Le couplage de l’évacuation évier et lave-vaisselle se réalise grâce à un raccord en Y ou à un siphon multi-entrées qui permet aux deux appareils de partager la même évacuation principale. Cette solution technique évite de créer une nouvelle évacuation et respecte les normes de plomberie en maintenant la garde d’eau du siphon. L’installation nécessite un siphon adapté, un flexible d’évacuation pour le lave-vaisselle et quelques raccords étanches que vous pouvez installer vous-même en suivant les étapes appropriées.
Vous installez un lave-vaisselle dans votre cuisine et vous vous demandez comment raccorder son évacuation à celle de votre évier existant ? Cette opération courante en plomberie domestique permet d’optimiser l’installation sans multiplier les arrivées d’égout. Bien réalisée, cette connexion garantit un fonctionnement parfait des deux appareils tout en respectant les règles sanitaires.
| Type de raccordement | Caractéristiques et usage |
|---|---|
| 🔧Siphon double entrée | Solution propre, 2 entrées séparées, étanchéité parfaite |
| ⚡Raccord en Y | Installation rapide, ajout sur siphon existant, économique |
| 🛠️Manchon à collier | Perçage tube évacuation, serrage collier, solution d’appoint |
| 💧Siphon machine | Spécialisé lave-vaisselle, diamètre 40mm, garde d’eau optimisée |
| 🔄Répartiteur multi-voies | 3+ appareils, cuisine équipée, installation complexe |
| 📏Adaptation diamètres | Réduction 40/32mm, manchons, joints d’étanchéité |

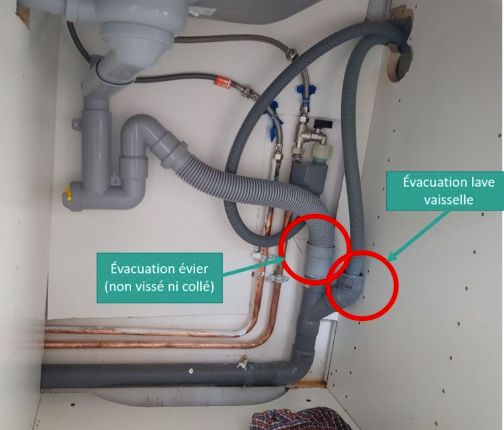

Les bases du raccordement évacuation évier-lave-vaisselle
Le principe du couplage repose sur la création d’un point de convergence où les eaux usées des deux appareils se rejoignent avant d’être évacuées vers le réseau d’égouts. Cette union doit respecter les règles de plomberie sanitaire, notamment le maintien d’une garde d’eau suffisante pour éviter les remontées d’odeurs et de gaz.
Les normes françaises imposent que chaque appareil dispose de sa propre arrivée dans le système d’évacuation, même si elles convergent vers un collecteur commun. Cette exigence garantit un fonctionnement indépendant des deux équipements et évite les reflux d’eau sale entre l’évier et le lave-vaisselle.
La hauteur de raccordement constitue un point critique de l’installation. Le flexible d’évacuation du lave-vaisselle doit pénétrer dans le siphon ou le raccord à au moins 40 centimètres du sol, avec une boucle de siphonnage pour empêcher l’eau de l’évier de refluer dans la machine.
Le diamètre des évacuations joue également un rôle déterminant. L’évier utilise généralement un tube de 40 mm de diamètre, tandis que le lave-vaisselle évacue par un flexible de 19 à 22 mm. Cette différence de section facilite l’écoulement et évite les bouchons au niveau du raccordement.
L’étanchéité représente l’enjeu majeur de ce type de raccordement. Chaque point de connexion doit être parfaitement étanche pour éviter les fuites d’eau qui pourraient endommager les meubles de cuisine et créer des problèmes d’humidité sous l’évier.
La pente d’évacuation doit être respectée pour garantir un écoulement gravitaire efficace. Une pente minimale de 1 à 2 % permet aux eaux usées de s’évacuer naturellement sans stagnation ni formation de dépôts dans les canalisations.
Ces principes de base étant posés, voyons maintenant quels équipements vous devrez réunir pour réaliser cette installation.
Matériel et outils nécessaires pour le couplage
Le siphon constitue l’élément central de votre installation d’évacuation couplée. Vous avez le choix entre plusieurs solutions : un siphon double entrée spécialement conçu à cet effet, ou un raccord en Y à ajouter sur votre siphon existant. La première option offre une installation plus propre et durable.
Les flexibles d’évacuation doivent correspondre au diamètre de sortie de votre lave-vaisselle, généralement 19 ou 22 mm. Choisissez un flexible de qualité alimentaire, résistant aux hautes températures et aux produits de lavage. Une longueur de 1,5 à 2 mètres suffit dans la plupart des configurations.
Les colliers de serrage garantissent l’étanchéité des raccordements souples. Prévoyez des colliers inox de 19 à 25 mm de diamètre selon vos flexibles. La qualité des colliers conditionne la longévité de votre installation et prévient les fuites accidentelles.
Voici la liste complète du matériel indispensable :
- Siphon double entrée ou raccord en Y avec entrée 40/19 mm
- Flexible d’évacuation lave-vaisselle longueur appropriée
- Colliers de serrage inox 19-25 mm (lot de 4 pièces)
- Joints d’étanchéité plats 40 mm pour raccords rigides
- Réductions PVC si adaptation diamètres nécessaire
- Téflon ou pâte d’étanchéité pour filetages
L’outillage requis reste accessible au bricoleur amateur. Une clé à pipe de 32 mm permet de dévisser l’ancien siphon, tandis qu’un tournevis cruciforme serre les colliers. Une scie à métaux peut s’avérer nécessaire pour ajuster la longueur des tubes si votre configuration l’exige.
N’oubliez pas les équipements de protection : gants en latex pour manipuler les eaux usées, lunettes de sécurité lors des découpes et chiffons absorbants pour nettoyer les projections. La sécurité reste prioritaire même pour ces travaux apparemment simples.
Si vous devez effectuer des modifications sur votre évacuation existante et que vous découvrez des problèmes de calcaire, consultez nos conseils pour détartrer un robinet sans le démonter afin de traiter également l’entartrage de vos équipements sanitaires.
Une fois équipé du matériel adéquat, vous pouvez aborder sereinement les étapes concrètes de l’installation.
Étapes détaillées d’installation du système d’évacuation
Commencez par couper l’eau et vider complètement le siphon existant en plaçant un récipient dessous. Dévissez le siphon de l’évier avec une clé à pipe adaptée en tenant fermement le tube d’évacuation pour éviter qu’il ne tourne. Cette étape libère l’accès pour installer le nouveau système.
Nettoyez soigneusement les filetages et les surfaces de contact pour éliminer les résidus de joints et les dépôts calcaires. Cette préparation garantit l’étanchéité parfaite du nouveau raccordement et évite les fuites futures dues à de mauvais contacts.
Installez le nouveau siphon double entrée ou ajoutez le raccord en Y sur votre siphon existant. Serrez modérément les raccords filetés après avoir appliqué du téflon ou de la pâte d’étanchéité sur les filetages. Un serrage excessif peut fissurer les pièces en plastique.
Raccordez le flexible du lave-vaisselle sur l’entrée prévue à cet effet. Veillez à créer une boucle de siphonnage en relevant le flexible à au moins 60 cm de hauteur avant qu’il redescende vers le siphon. Cette boucle empêche les retours d’eau de l’évier vers la machine.
Fixez solidement le flexible avec un collier de serrage de qualité en veillant à ne pas l’écraser. Le flexible doit pénétrer de 4 à 5 cm dans le raccord sans forcer. Une insertion trop profonde pourrait gêner l’écoulement et créer des bouchons.
Testez immédiatement l’étanchéité en faisant couler de l’eau dans l’évier et en lançant un cycle de rinçage du lave-vaisselle. Observez attentivement tous les raccords pour détecter la moindre fuite et resserrez si nécessaire sans excès.
Vérifiez le bon écoulement des deux appareils en les faisant fonctionner simultanément. L’eau doit s’évacuer sans reflux ni gargouillement anormal. Des bruits suspects peuvent indiquer un problème de pente ou d’obstruction qu’il faut corriger immédiatement.
Cette méthode standard s’adapte à la plupart des situations, mais certaines configurations particulières nécessitent des approches spécifiques.
Solutions selon les configurations d’évier existantes
Les éviers à deux bacs nécessitent une approche particulière selon la position de l’évacuation principale. Si le siphon se situe sous le bac principal, raccordez directement le lave-vaisselle sur ce siphon. Cette configuration simplifie l’installation et garantit un écoulement optimal.
Pour les éviers avec broyeur intégré, l’installation se complexifie car le broyeur occupe souvent l’espace prévu pour le siphon. Vous devrez installer un raccord spécialisé sur la sortie du broyeur ou créer une dérivation avant le broyeur selon la configuration de votre installation.
Les éviers d’angle posent parfois des problèmes d’accessibilité qui compliquent l’installation du raccordement. Prévoyez des flexibles plus longs et éventuellement des coudes de renvoi pour contourner les obstacles structurels du meuble d’angle.
Les installations avec lave-vaisselle déjà existant nécessitent le remplacement du raccordement actuel. Démontez l’ancien système en prenant des photos pour mémoriser la configuration, puis procédez à l’installation du nouveau système selon les étapes décrites précédemment.
Les évacuations en applique murale demandent l’installation d’un raccord spécifique qui se fixe directement au mur. Cette solution convient aux cuisines sans siphon traditionnel sous l’évier, notamment dans certaines configurations d’îlot central où l’évacuation passe dans la cloison.
Pour les kitchenettes ou cuisines très compactes, optez pour un siphon gain de place avec entrée latérale pour le lave-vaisselle. Ces modèles compacts optimisent l’utilisation de l’espace tout en conservant toutes les fonctionnalités nécessaires.
Dans votre approche globale d’optimisation de la plomberie, pensez également à l’entretien préventif de vos autres équipements. Si vous avez un chauffe-eau qui montre des signes de dysfonctionnement, consultez nos conseils sur les problèmes de chaudière ELM Leblanc pour maintenir l’ensemble de votre installation en bon état.
Même avec une installation soigneuse, certains problèmes peuvent survenir et nécessitent des solutions de dépannage spécifiques.
Problèmes courants et solutions de dépannage
Les reflux d’eau entre l’évier et le lave-vaisselle constituent le problème le plus fréquent après installation. Cette situation indique généralement une boucle de siphonnage insuffisante ou mal positionnée. Rehaussez le flexible du lave-vaisselle à au moins 80 cm de hauteur avant sa redescente vers le siphon.
Les écoulements lents signalent souvent un dimensionnement inadéquat ou un bouchon naissant. Vérifiez que le diamètre du siphon correspond bien à 40 mm et que les coudes ne sont pas trop nombreux ou trop serrés. Un écoulement lent s’aggrave rapidement et peut provoquer des débordements.
Les odeurs d’égout remontant par l’évier indiquent une perte de garde d’eau dans le siphon. Cette situation survient quand le lave-vaisselle aspire l’eau du siphon par effet de succion. Installez un clapet anti-retour sur l’évacuation du lave-vaisselle pour résoudre définitivement ce problème.
Les fuites au niveau des raccords résultent généralement d’un serrage insuffisant ou de joints défaillants. Resserrez progressivement les colliers en vérifiant l’étanchéité après chaque quart de tour. Remplacez systématiquement les joints plats qui montrent des signes d’usure ou de déformation.
Les gargouillements anormaux pendant l’évacuation révèlent des problèmes de ventilation ou de pente. Ces bruits indiquent que l’air ne circule pas correctement dans le système d’évacuation. Vérifiez la pente de vos canalisations et l’absence d’obstructions dans les évents de ventilation.
Les bouchons récurrents au niveau du raccordement proviennent souvent d’une accumulation de graisse et de résidus alimentaires. Installez un filtre à graisse sur l’évier et nettoyez régulièrement le siphon et les raccords avec des produits adaptés pour prévenir ces obstructions.
En cas de problème persistant malgré vos interventions, n’hésitez pas à faire appel à un plombier professionnel. Certaines configurations complexes ou des défauts cachés dans l’évacuation principale nécessitent une expertise technique approfondie.
Une fois votre installation fonctionnelle, un entretien régulier garantit sa longévité et son bon fonctionnement.
Entretien et maintenance du système couplé
Le nettoyage mensuel du siphon constitue la base de l’entretien préventif de votre système couplé. Démontez le culot du siphon, videz-le complètement et brossez les parois pour éliminer les dépôts graisseux et les résidus alimentaires qui s’accumulent naturellement.
L’inspection trimestrielle des raccords détecte précocement les signes d’usure ou de dessèrement. Vérifiez visuellement l’état des colliers, des joints et la souplesse des flexibles. Remplacez immédiatement tout élément qui montre des craquelures ou des déformations suspectes.
Le détartrage semestriel élimine les dépôts calcaires qui peuvent réduire progressivement les sections d’écoulement. Utilisez un produit détartrant spécialisé ou du vinaigre blanc dilué pour dissoudre les concrétions sans agresser les matériaux de votre installation.
La vérification des écoulements doit devenir un réflexe lors de l’utilisation quotidienne de votre cuisine. Observez la vitesse d’évacuation de l’eau et écoutez les bruits émis par le système. Toute modification de ces paramètres peut signaler un problème naissant à traiter rapidement.
L’utilisation d’un produit dégraissant enzymatique une fois par mois maintient la propreté des canalisations sans les agresser chimiquement. Ces produits biologiques digèrent les graisses et résidus organiques tout en respectant l’environnement et les matériaux de votre installation.
Évitez absolument les produits chimiques agressifs comme l’acide chlorhydrique ou la soude qui peuvent endommager les joints, les flexibles et les raccords plastiques. Ces substances attaquent également les canalisations métalliques et peuvent créer des fuites graves.
Dans votre routine d’entretien de la cuisine, pensez à maintenir aussi la propreté de vos autres équipements. Si vous utilisez des pastilles pour lave-vaisselle et cherchez des alternatives, découvrez par quoi remplacer les pastilles lave-vaisselle pour des solutions plus économiques et écologiques.
Tenez un carnet d’entretien pour noter les dates des interventions et les anomalies observées. Cette documentation aide à identifier les problèmes récurrents et facilite le travail d’un professionnel en cas d’intervention nécessaire.
Le couplage de l’évacuation évier et lave-vaisselle représente une solution technique élégante qui optimise votre installation de cuisine tout en respectant les normes sanitaires. Cette intervention à la portée du bricoleur averti nécessite de la précision et de la patience pour garantir un résultat durable. L’essentiel réside dans le choix du matériel adapté, le respect des hauteurs de raccordement et la création d’une boucle de siphonnage efficace. Un entretien régulier et une surveillance attentive du fonctionnement vous assureront des années d’utilisation sans problème de cette installation couplée qui simplifie grandement l’agencement de votre espace cuisine.
FAQ sur le couplage évacuation évier-lave-vaisselle
Peut-on raccorder plusieurs appareils sur la même évacuation d’évier ?
Oui, il est techniquement possible de raccorder évier, lave-vaisselle et lave-linge sur la même évacuation principale à condition d’utiliser un répartiteur multi-voies adapté. Cependant, cette configuration nécessite un dimensionnement précis de l’évacuation (diamètre 50 mm minimum) et des précautions particulières pour éviter les reflux entre appareils. Chaque appareil doit disposer de sa propre boucle de siphonnage et d’un clapet anti-retour si nécessaire. Cette installation complexe justifie souvent l’intervention d’un plombier professionnel.
Quelle est la hauteur minimale pour la boucle du lave-vaisselle ?
La boucle de siphonnage du lave-vaisselle doit culminer à minimum 60 cm du sol, idéalement 80 cm pour une sécurité optimale. Cette hauteur empêche l’eau de l’évier de refluer dans la machine et évite l’aspiration de la garde d’eau du siphon. La boucle se fixe généralement sous le plan de travail avec un collier spécial. Respecter cette hauteur reste crucial pour le bon fonctionnement et la longévité de votre lave-vaisselle, car les reflux peuvent endommager la pompe de vidange.
Faut-il un clapet anti-retour sur l’évacuation du lave-vaisselle ?
Le clapet anti-retour n’est pas obligatoire si la boucle de siphonnage est correctement réalisée, mais il constitue une sécurité supplémentaire recommandée. Il devient indispensable dans certaines configurations : évacuation sous le niveau du siphon, longues canalisations horizontales, ou si vous constatez des odeurs d’égout remontant par le lave-vaisselle. Ce dispositif de 15-20€ se monte directement sur le flexible d’évacuation et empêche définitivement tout reflux. Son installation reste simple et ne nécessite aucun outillage spécialisé.
Comment savoir si mon siphon actuel est compatible avec un raccordement lave-vaisselle ?
Vérifiez la présence d’une entrée latérale libre sur votre siphon, généralement obturée par un bouchon amovible. Les siphons modernes intègrent souvent cette possibilité. Si votre siphon ne dispose pas de cette entrée, vous devrez le remplacer par un modèle double entrée (15-25€) ou ajouter un raccord en Y (8-12€). Mesurez également l’espace disponible sous l’évier car certains modèles sont plus volumineux. La compatibilité dépend aussi du diamètre : votre évacuation doit être en 40mm pour un raccordement optimal.
Que faire si l’eau remonte dans l’évier quand le lave-vaisselle se vidange ?
Ce problème indique généralement un bouchon partiel dans l’évacuation principale ou un dimensionnement insuffisant. Commencez par nettoyer le siphon et déboucher l’évacuation avec un furet ou un produit adapté. Si le problème persiste, vérifiez la boucle de siphonnage du lave-vaisselle qui doit être suffisamment haute (80cm). En dernier recours, l’installation d’un clapet anti-retour sur le flexible du lave-vaisselle résout définitivement le problème. Ce dysfonctionnement peut aussi révéler une pente d’évacuation insuffisante nécessitant des travaux plus importants.
Puis-je utiliser le même raccordement pour un lave-vaisselle et un lave-linge ?
Techniquement possible mais fortement déconseillé pour plusieurs raisons. Les lave-linges évacuent des volumes d’eau beaucoup plus importants (50-80L par cycle) que les lave-vaisselles (10-15L), risquant de saturer l’évacuation et provoquer des débordements. Les températures et types de résidus diffèrent également. Si vous n’avez pas d’alternative, utilisez un répartiteur robuste, une évacuation en 50mm minimum et installez des clapets anti-retour sur chaque appareil. Cette configuration nécessite idéalement l’intervention d’un professionnel pour dimensionner correctement l’installation.
Quelle est la durée de vie d’un raccordement évier-lave-vaisselle ?
Un raccordement bien installé avec du matériel de qualité dure 8 à 12 ans sans problème majeur. Les flexibles constituent les éléments les plus fragiles (5-7 ans) et doivent être surveillés régulièrement pour détecter craquelures ou durcissement. Les siphons en PVC durent généralement 10-15 ans, tandis que les colliers métalliques peuvent rouiller après 6-8 ans en environnement humide. Un entretien régulier (nettoyage, détartrage) prolonge significativement cette durée de vie. Remplacez préventivement les éléments d’usure avant qu’ils ne causent des fuites coûteuses.
