Schéma de portail électrique : câblage et installation

Motoriser un portail, qu’il soit battant ou coulissant, est aujourd’hui l’une des améliorations les plus recherchées par les propriétaires soucieux de sécuriser et de valoriser leur bien. Pourtant, derrière la simplicité apparente d’un portail qui s’ouvre seul se cache une réalité technique exigeante : le câblage électrique. Un branchement mal réalisé, une gaine inadaptée ou une protection insuffisante au tableau électrique peuvent transformer un projet enthousiasmant en source de pannes répétées, voire de dangers réels. Comprendre le schéma de câblage d’un portail électrique, c’est maîtriser la logique qui relie chaque composant, du tableau de distribution jusqu’aux photocellules de sécurité. C’est aussi anticiper les contraintes du terrain, les distances à parcourir sous la terre, les passages délicats entre les piliers et les choix de matériaux adaptés à l’extérieur. Cet article détaille chaque étape avec précision, depuis la lecture du plan d’implantation jusqu’au raccordement des accessoires, pour que l’installation soit aussi fiable que durable.

• Une ligne électrique dédiée est indispensable depuis le tableau, protégée par un disjoncteur différentiel 30 mA et un disjoncteur divisionnaire 16 A.
• Les courants forts (230 V) et les courants faibles (photocellules, visiophone) doivent obligatoirement circuler dans des gaines séparées.
• Le câble RO2V 3G 1,5 mm² est la référence pour l’alimentation générale, avec un passage à 2,5 mm² au-delà de 30 mètres.
• Les photocellules constituent un élément de sécurité obligatoire, à installer face à face sur les piliers.
• Pour un portail coulissant, la carte électronique est souvent intégrée au bloc moteur, ce qui simplifie considérablement le passage des câbles.
• La profondeur d’enfouissement des gaines varie selon la zone : 65 cm en jardin, 85 cm sous une allée carrossable.
• Tout doute sur le câblage justifie le recours à un électricien qualifié : la sécurité ne se négocie pas.

Schéma d’implantation électrique pour portail battant : visualiser avant d’agir

Avant de saisir la première pince à dénuder, il est impératif de disposer d’une vision globale de l’installation. Le schéma d’implantation électrique n’est pas un simple dessin décoratif : c’est la carte routière qui évite les détours coûteux et les erreurs irréparables une fois les gaines enfouies.

Pour un portail battant à deux vantaux, le plan doit représenter plusieurs éléments clés. Le tableau électrique de la maison constitue le point de départ. De là, une gaine principale de type TPC rouge, diamètre 40 mm, chemine jusqu’à l’armoire de commande installée à proximité du portail. C’est depuis cette armoire que rayonnent ensuite les différentes gaines vers chaque composant : moteur 1, moteur 2, photocellules, feu clignotant et systèmes de commande.

La distinction visuelle entre les courants forts et les courants faibles est fondamentale sur ce schéma. Les câbles d’alimentation en 230 V sont matérialisés par une couleur, et les câbles de commande basse tension par une autre. Cette séparation graphique correspond à une séparation physique réelle sur le chantier : les deux types de câbles ne cohabitent jamais dans la même gaine.

Un exemple parlant : imaginez une propriété en périphérie de ville, avec une allée de 25 mètres entre la maison et le portail. La gaine principale doit traverser cette allée entièrement, à une profondeur de 85 cm minimum sous la zone de passage des véhicules. Si l’on oublie de prévoir cette profondeur dès le tracé, les travaux de terrassement devront être repris. Un grillage avertisseur rouge, posé 20 cm au-dessus de la gaine, signale sa présence aux futurs occupants ou artisans qui creuseraient sans en avoir connaissance.

La réussite de l’installation repose donc sur la qualité du plan préparatoire. Plus le schéma est précis, plus la mise en œuvre est rapide et sereine. Passer du temps sur le papier évite d’en perdre sur le terrain.

Choisir les bons câbles et gaines pour chaque composant

Le choix des câbles n’est pas une question de préférence personnelle : il répond à des critères techniques stricts liés à la sécurité et à la durabilité de l’installation. Chaque composant d’une motorisation de portail battant a ses propres exigences en termes de section et de type de câble.

Pour l’alimentation générale, le câble RO2V 3G 1,5 mm² est la référence standard. Au-delà de 30 mètres de distance entre le tableau et l’armoire de commande, la section passe à 2,5 mm² pour compenser les chutes de tension. Ce détail, souvent négligé, peut provoquer des dysfonctionnements du moteur ou une usure prématurée des composants électroniques.

Les câbles des moteurs transitent dans des gaines ICTA de diamètre 20 mm. Ils relient l’armoire de commande à la base de chaque pilier, puis remontent jusqu’au bloc moteur. Le passage doit être pensé pour éviter tout pincement lors du mouvement du vantail : un câble coincé dans un mécanisme en mouvement, c’est une panne garantie à court terme.

Les photocellules, quant à elles, nécessitent un câble de type AWG22 ou SYT+, avec une section de 0,6 mm². La règle d’or reste la suivante : jamais dans la même gaine que le 230 V. Les interférences électromagnétiques générées par les courants forts peuvent perturber les signaux de sécurité basse tension, avec des conséquences potentiellement graves sur le comportement du portail face à un obstacle.

Le feu clignotant, ou gyrophare, se branche généralement en basse tension directement sur la carte électronique via un câble H05VV-F de 0,75 mm². Simple à raccorder, il joue pourtant un rôle essentiel en signalant visuellement le déplacement du portail aux piétons et aux automobilistes de passage.

Branchement pas à pas : de l’alimentation au tableau aux accessoires de sécurité

Une fois le plan validé et le matériel rassemblé, place à l’exécution. Le branchement d’un portail électrique battant suit une logique précise, qui part toujours de la source d’alimentation pour aller vers les périphériques. Respecter cet ordre évite les confusions et les erreurs de connexion.

La première étape est le raccordement au tableau électrique. La ligne dédiée au portail doit être protégée par deux dispositifs distincts : un disjoncteur différentiel 30 mA de type AC, qui assure la protection des personnes contre les contacts indirects, et un disjoncteur divisionnaire de 16 A ou 10 A selon la puissance du moteur, qui protège le matériel contre les surcharges. Toute installation sans ces deux protections est non conforme à la norme NF C 15-100, ce qui peut poser des problèmes sérieux en cas de sinistre et de recours à l’assurance.

Le câble d’alimentation chemine ensuite dans la gaine TPC rouge jusqu’à l’armoire de commande. C’est dans cette armoire que s’effectue la distribution vers les différents équipements. La carte électronique intégrée à l’armoire est le véritable cerveau du système : elle gère les cycles d’ouverture et de fermeture, les temporisations, et les signaux de sécurité.

Câbler les moteurs et les photocellules sans se tromper

Le câblage de chaque moteur suit un principe simple : trois fils (phase, neutre, terre) relient la carte électronique au bloc moteur, en passant par la gaine ICTA posée le long ou sous le pilier. La notice du fabricant précise l’ordre de connexion sur les borniers, et cette notice doit être consultée systématiquement. Les borniers varient d’un équipementier à l’autre, et une inversion de phase peut endommager le moteur dès la première mise sous tension.

Les photocellules s’installent face à face sur les deux piliers du portail, à une hauteur comprise généralement entre 50 et 70 cm du sol. La cellule émettrice (TX) envoie un faisceau infrarouge continu ; la cellule réceptrice (RX) capte ce faisceau. Dès qu’un obstacle interrompt le faisceau pendant le mouvement de fermeture, le portail s’arrête ou s’inverse automatiquement. Ce dispositif n’est pas une option : il est exigé par la réglementation en vigueur pour toute motorisation accessible au public ou à la voie privée.

La cellule TX se câble généralement avec deux fils d’alimentation basse tension, tandis que la cellule RX en nécessite quatre : deux pour l’alimentation et deux pour le contact de sécurité raccordé à la carte. Ces câbles, de section 0,6 mm², circulent dans une gaine ICTA dédiée, bien séparée physiquement des câbles d’alimentation.

Pour aller plus loin dans la compréhension des différences entre types de portails avant de choisir votre motorisation, la comparaison entre portails coulissants, battants et autoportants offre une analyse approfondie des spécificités de chaque configuration.

Le raccordement des accessoires complémentaires finalise l’installation. Le feu clignotant se connecte sur la sortie dédiée de la carte avec deux fils simples. L’antenne de télécommande, reliée par un câble coaxial, améliore significativement la portée des émetteurs. Quant au visiophone ou au sélecteur à clé, ils s’intègrent sur une entrée de type contact sec de la carte électronique, via une gaine distincte réservée aux courants faibles.

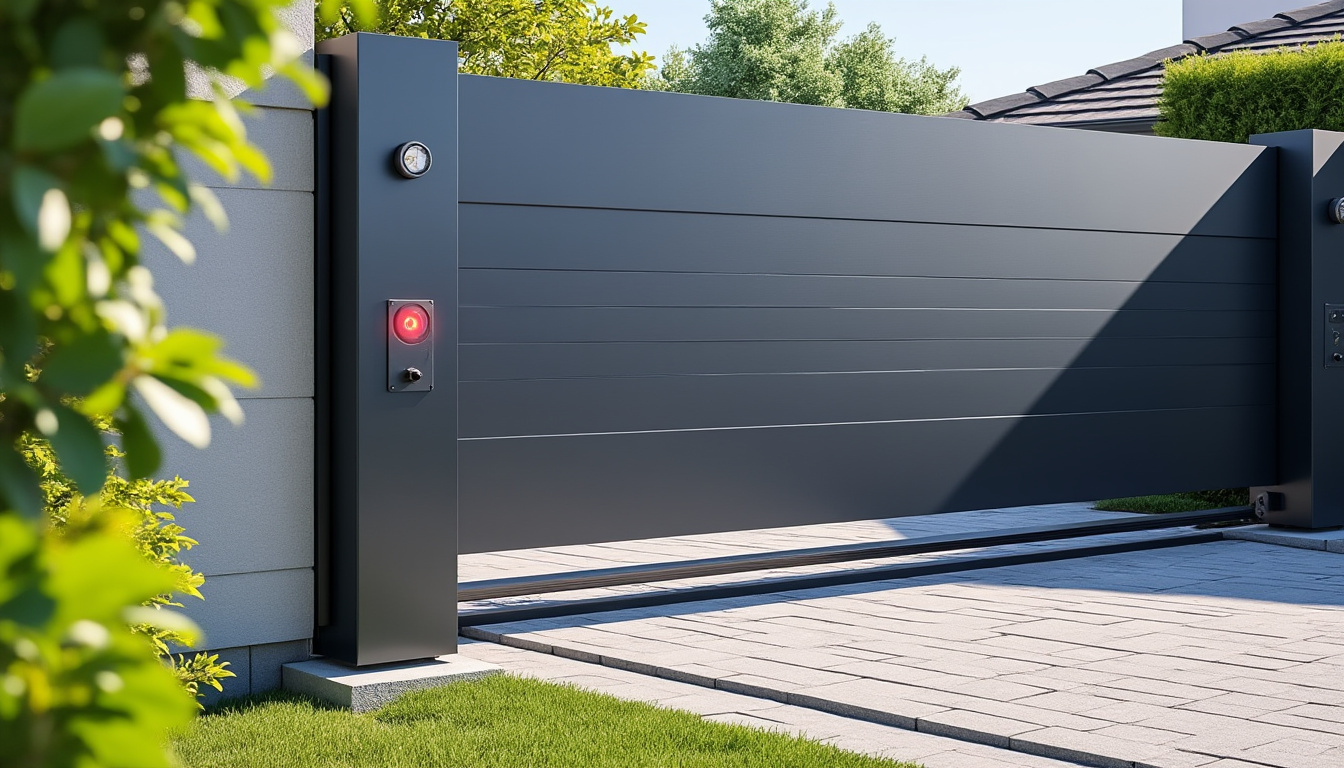

Portail coulissant : un câblage simplifié mais des règles identiques

Le portail coulissant présente une architecture de câblage structurellement plus simple que son homologue battant. La raison principale tient à la motorisation elle-même : un seul bloc moteur, souvent équipé d’une carte électronique intégrée, centralise l’ensemble des connexions en un point unique.

L’alimentation 230 V arrive directement au bloc moteur via une gaine TPC rouge, depuis le tableau électrique de la maison. Pas d’armoire de commande extérieure séparée, pas de câblage entre deux piliers : tout converge vers un seul équipement. Ce gain de simplicité réduit le temps de pose et le risque d’erreurs de connexion inter-composants.

Les photocellules restent indispensables et se câblent selon le même principe que pour un portail battant : deux boîtiers face à face, deux gaines dédiées aux courants faibles, séparées du câble d’alimentation principale. Le feu clignotant, l’antenne et les commandes extérieures partent également du bloc moteur dans leurs gaines respectives.

La profondeur d’enfouissement des gaines reste identique, quel que soit le type de portail : 65 cm en zone non carrossable, et 85 cm sous une allée de passage. Ce point est souvent sous-estimé lors des chantiers de rénovation, où la tentation est grande de poser les gaines à faible profondeur pour gagner du temps. Un passage de pelouse ou une allée refaite quelques années plus tard peut alors sectionner accidentellement l’alimentation du portail.

Pour ceux qui réfléchissent à l’ensemble de l’aménagement extérieur de leur propriété, intégrer l’éclairage de façade dans la réflexion globale est une démarche cohérente. Un regard sur les luminaires extérieurs adaptés à chaque style de façade permet d’anticiper les besoins électriques complémentaires dès la phase de terrassement.

Bien lire la notice technique du fabricant

Quelle que soit la configuration choisie, battante ou coulissante, la notice technique du fabricant reste le document de référence absolu. Elle précise les sections de câbles requises, le schéma de branchement exact des borniers, et les réglages à effectuer lors de la mise en service. Ignorer ce document revient à naviguer sans carte.

La plupart des fabricants mettent leurs notices en ligne, souvent en format PDF téléchargeable sur leur site officiel. En cas de doute sur une connexion spécifique, cette ressource permet de trancher sans approximation. Un technicien expérimenté le dira sans détour : même après des dizaines d’installations, la notice reste ouverte sur le plan de travail jusqu’à la dernière vérification.

Un point mérite une attention particulière lors de la mise en service : le réglage des fins de course. Ces dispositifs mécaniques ou électroniques définissent les positions d’arrêt du portail en position ouverte et fermée. Un réglage approximatif provoque des contraintes mécaniques répétées sur le moteur et réduit sa longévité. Prendre vingt minutes supplémentaires pour affiner ces réglages, c’est gagner des années de durée de vie sur l’ensemble de l’équipement.

Sécurité électrique : les règles non négociables avant toute intervention

La sécurité électrique n’est pas un sujet à aborder en passant, comme une formalité administrative. C’est le fondement de toute intervention sur une installation extérieure, exposée aux intempéries, à l’humidité et aux variations de température. Les conséquences d’un manquement peuvent être graves, tant pour les personnes que pour le matériel.

La règle absolue, sans exception aucune, est la coupure du courant avant tout travail. Le disjoncteur général doit être mis hors tension, et l’absence de tension vérifiée à l’aide d’un testeur adapté avant de manipuler le moindre câble. Cette vérification prend trente secondes et peut éviter un accident grave.

Le port d’équipements de protection individuelle est tout aussi incontournable : gants isolants, lunettes de protection et chaussures à semelles isolantes constituent le minimum requis. Ces précautions semblent basiques, mais elles sont systématiquement abandonnées au fil des chantiers, par habitude ou par impatience. L’électricité ne pardonne pas la négligence.

Conformité normative et recours aux professionnels

La norme NF C 15-100 encadre l’ensemble des installations électriques domestiques en France. Elle définit notamment les règles de séparation des courants forts et faibles, les protections obligatoires au tableau, et les prescriptions relatives aux installations extérieures. Le respect de cette norme n’est pas optionnel : en cas de sinistre, une installation non conforme peut entraîner un refus de prise en charge par l’assureur.

La norme NF EN 12453 complète ce dispositif en fixant les exigences de sécurité spécifiques aux portes et portails motorisés, notamment en ce qui concerne la protection contre les risques d’écrasement. Ces deux référentiels forment le socle réglementaire de toute installation professionnelle.

Face à une installation complexe, un tableau électrique ancien ou une configuration de terrain inhabituelle, faire appel à un électricien qualifié est la décision la plus raisonnable. Le coût de son intervention reste largement inférieur aux frais engendrés par un mauvais branchement : remplacement de carte électronique, remise en conformité forcée, ou dans le pire des cas, réparations liées à un départ de feu. Des ressources comme ce blog dédié aux travaux permettent également de trouver des conseils fiables pour préparer son projet et identifier les bons intervenants.

Chaque installation de portail électrique est unique, conditionnée par la configuration de la propriété, la distance entre le tableau et le portail, la nature du sol à traverser et les accessoires choisis. C’est précisément cette variabilité qui rend l’anticipation si précieuse : un plan rigoureux, des matériaux adaptés et des protections conformes sont les trois piliers d’une installation qui durera dans le temps sans surprise désagréable.

Faut-il un permis de construire ou une déclaration préalable pour installer un portail motorisé ?

La motorisation d’un portail existant ne nécessite généralement aucune démarche administrative particulière. En revanche, si le portail lui-même est nouveau et dépasse certaines dimensions (notamment en hauteur), une déclaration préalable de travaux peut être requise auprès de la mairie. Il est toujours conseillé de vérifier les règles locales d’urbanisme avant tout projet, car certaines zones protégées ou lotissements imposent des contraintes spécifiques sur les clôtures et portails.

Peut-on installer soi-même un portail électrique ou faut-il obligatoirement un professionnel ?

L’installation d’un portail motorisé peut légalement être réalisée par un particulier bricoleur expérimenté, à condition de respecter strictement les normes électriques en vigueur, notamment la NF C 15-100 et la NF EN 12453. Cependant, le raccordement au tableau électrique avec création d’une ligne dédiée est une opération délicate qui recommande l’intervention d’un électricien qualifié, a minima pour cette phase spécifique. Pour le reste du câblage, suivre scrupuleusement la notice du fabricant et les règles de séparation des courants forts et faibles permet d’obtenir une installation fiable.

Comment entretenir le câblage d’un portail électrique pour éviter les pannes ?

Un contrôle visuel annuel des câbles, des gaines et des connexions accessibles permet de détecter précocement les signes d’usure : gaines écrasées, câbles dénudés, borniers oxydés ou desserrés. Les photocellules méritent un nettoyage régulier de leurs optiques, surtout en milieu poussiéreux ou après des travaux de jardin. L’armoire de commande doit rester étanche : vérifier l’état du joint de fermeture chaque année est un geste simple qui prolonge la durée de vie de la carte électronique. En cas de panne récurrente sans cause apparente, une mesure de la tension en sortie de tableau peut révéler des chutes anormales liées à un câble partiellement endommagé.

Quelle est la durée de vie moyenne d’un moteur de portail électrique bien câblé ?

Un moteur de portail correctement installé, alimenté en tension stable et entretenu régulièrement, peut fonctionner entre 10 et 15 ans sans intervention majeure. La durée de vie dépend aussi du nombre de cycles journaliers : un portail d’accès à un commerce sollicité 50 fois par jour vieillira bien plus vite qu’un portail résidentiel utilisé 5 à 10 fois par jour. Un câblage conforme évite les micro-coupures et les surtensions qui constituent l’une des premières causes de défaillance prématurée des cartes électroniques.

Est-il possible d’ajouter un interphone ou un visiophone sur un portail déjà installé ?

Oui, l’ajout d’un interphone ou d’un visiophone sur une motorisation existante est tout à fait réalisable, à condition que la carte électronique dispose d’une entrée de type contact sec disponible. Il faut alors tirer un câble de faible section (type SYT+ ou câble téléphonique) depuis le visiophone jusqu’à cette entrée, dans une gaine dédiée aux courants faibles. Si aucune gaine de réserve n’a été prévue lors de l’installation initiale, il sera nécessaire soit de creuser un nouveau passage, soit d’utiliser un système sans fil compatible avec la motorisation en place.
